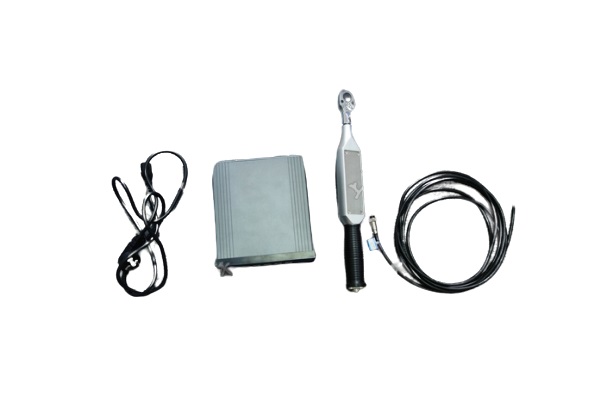

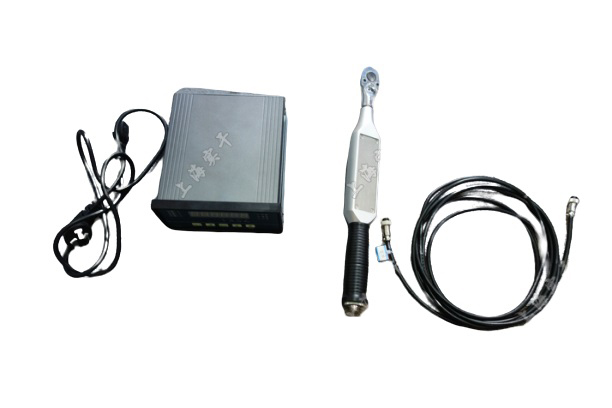

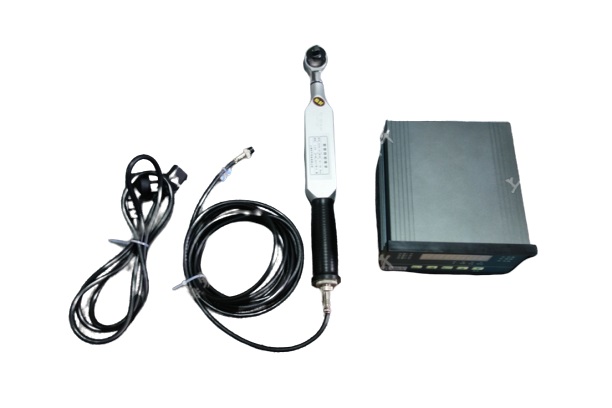

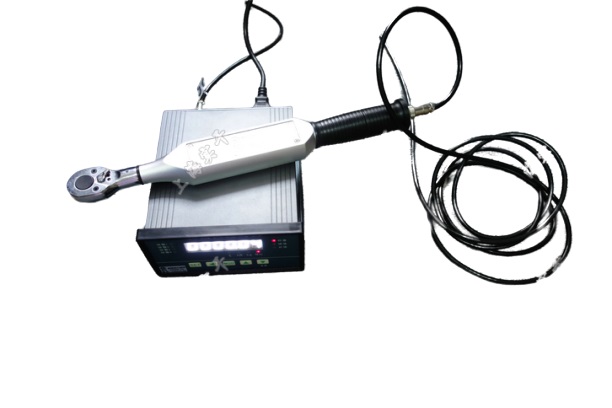

上海實干廠家供應的這款數顯扭力扳手具有高精度、易操作、攜帶方便等優點。與各種試驗臺及夾具組合可構成不同用途的試驗機，方便測試者使用。該數顯式數顯扭力扳手有很多規格供用戶選用，用戶可根據所需測試產品的力值大小，選擇相應規格的儀器�？茖W(xué)的使用測試范圍為滿量程的20%～100%。本系列數顯式數顯扭力扳手是一種小型簡便高精度的測試儀器，廣泛應用于電子電器、建筑五金、輕工紡織、汽車配件、打火機等點火裝置、消防器材、制筆、制鎖、漁具、化工、動力機械、科研機構等行業的扭力測試等。數字顯示分辨率高，采樣速度高，使用方便。
詳細參數：
| 型號 |
扭矩范圍 N.m |
分 度 N.m |
精 度 % |
方 榫 in |
| SGGZB-2 | 0.4-2 | 0.001 | ±2﹪ | 1/4〞 |
| SGGZB-4 | 0.8-4 | 0.001 | ±2﹪ | 1/4〞 |
| SGGZB-10 | 2-10 | 0.01 | ±2﹪ | 3/8〞 |
| SGGZB-20 | 4-20 | 0.01 | ±1﹪ | 3/8〞 |
| SGGZB-50 | 10-50 | 0.01 | ±1﹪ | 3/8〞 |
| SGGZB-100 | 20-100 | 0.1 | ±1﹪ | 1/2〞 |
| SGGZB-200 | 40-200 | 0.1 | ±1﹪ | 1/2〞 |
| SGGZB-300 | 60-300 | 0.1 | ±1﹪ | 1/2〞 |
| SGGZB-500 | 100-500 | 0.1 | ±1﹪ | 3/4〞 |
| SGGZB-800 | 160-800 | 0.1 | ±1﹪ | 3/4〞 |
| SGGZB-1000 | 200-1000 | 1 | ±1﹪ | 1〞 |
一、基本技術規格
1、 顯示范圍：-199999—999999；
2、 自適應數字濾波，不需要人工設定濾波系數；
3、 可選自動零位跟蹤功能；
4、 可選天平模式和快速采樣（采樣頻率 60Hz）模式；
5、 峰值、谷值顯示功能；
6、 基本誤差±1%F·S；
7、 為傳感器提供精密 5V 激勵電壓；
8、 開孔尺寸：152*76*168mm；
9、 儀表電源：100V-240V AC；
10、工作環境：0℃-50℃，濕度低于 90%RH，不結霜；
二、選配功能規格：
***多 4 路繼電器（開關量）輸出；
高精度模擬量輸出（4-20mA,0-5V 或 0-10V）；
RS485 或 RS232 通訊接口；
三、功能設定
1、 開機自檢后，進入稱重模式，顯示當前重量。
2、 按“MOD”鍵，在稱重、峰值、谷值之間循環切換。
3、 在稱重模式下，按“▼”鍵，可對顯示值清零（關機后，不保存此零點值）。
4、 在峰谷值模式下，按“▼”鍵，可清峰谷值。
5、 溢出顯示“------”。
四、參數設置
1、 報警參數設置(無繼電器功能時，無需設置)
在稱重模式下，長按（2 秒內不松開）“SET”鍵，顯示“OUT1”,按“◀”鍵進入***路報警值設定。按“MOD”鍵退出并保存，顯示“OUT2”，按“MOD” +“◀”
鍵可依次設定 OUT3、OUT4、ALO1、ALO2、ALO3、ALO4、HYA1、HYA2、HYA3、HYA4參數值，***后回到稱重狀態。
注：OUTX 為報警設定值，ALOX 為報警方式（H：高于設定值報警，L：低于設定值報警），HYAX 為報警靈敏度（防止繼電器在報警臨界點來回動作）。
在此期間，按“SET”鍵，直接退出。長按“SET”鍵，顯示“OA”，進入工作參數設定。
2、 工作參數設定（共 8 個參數）
在稱重模式下，長按“SET”鍵兩次，顯示“OA”，按“◀”鍵進入，設置密碼“111111”，密碼正確后，按“MOD”顯示“In-A”，按“◀”鍵進入?yún)?shù)值設定，按“MOD”保存并循環設定以下參數：
1、 零點修正:In-A （此功能一般用于清皮重，斷電保存）
例如：儀表當前顯示 100.00，可設置 In-A 為-100.00，可使儀表上電顯示 0。
2、 小數點位置：In-d
按“◀”鍵，依次向左循環小數點位置。
3、 零點跟蹤范圍(天平模式不需要此功能)：tr-d
4、 單位：unIt
t:0 kN:1 kg:2 N·m:3
5、 工作模式（需要重新開機后，設定生效）：Fbc
天平模式（即：稱量精度高）：0 快速采樣模式：1
6、 模擬量輸出滿量程：dAc
一般設定為傳感器或傳感器組的滿量程
7、 儀表通訊地址(000-255)：Addr
8、 儀表通訊波特率：bAud
9600：0 19200：1
五、快速標定
在稱重模式下，傳感器或傳感器裝置空載的狀態下，同時長按“SET”與“◀”鍵，
顯示“ctrL”,進入快速標定狀態。
按“◀”鍵，顯示“000000”，且末位閃爍，通過“◀”“▲”“▼”三鍵，將顯示值設定為傳感器裝置將要加上的重量值（此時傳感器可以不加載），設定完畢，給傳感器加上設定的重量，穩定后按“SET”鍵，儀表顯示“-”、“- -”、“- - -”、…“- - -- - -”***后顯示稱量值，表明標定過程結束。
六、模擬量輸出智能標定
在稱重模式下，并在儀表顯示值為“0”的狀態下，同時長按“SET” 與“▲”鍵，顯示 dAc,進入模擬量標定。
按“◀”顯示“000000”,且末位閃爍，通過“◀”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“0V”或“4mA”為止。
按“MOD”鍵，顯示“065535”，通過“◀”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“5V、10V”或“20mA”為止。
***后按“SET”鍵退出模擬量輸出標定過程，回到稱重狀態。
| 七、五芯航插接線定義： 1 | 傳感器信號負（白） | 2 | 傳感器信號正（綠） | |
| 3 | 傳感器激勵負（黑） | 4 | 傳感器激勵正（紅） | 5 屏蔽 |
接線端子定義：
OUT1、OUT2、OUT3、OUT4：繼電器輸出端口，每一路都有一個公共端，一個常開端，一個常閉端。
TX、RX、GND：RS485、RS232 接口。
DAC、GND：高精度變送輸出接口。
IN、GND：開關量輸入接口（預留）。
八、通訊協議
（支持 Modbus-RTU 協議、TG ONE 多路數據采集管理軟件）詳見通訊協議
維護保養及注意事項
一. 為保證儀表清晰和使用壽命，本儀表不宜放在陽光直射下使用，放置地點應較平整。
二. 不宜放在粉塵及振動嚴力的地方使用，避免在潮濕的環境中使用。
三. 傳感器和儀表須可靠連接，系統應有良好的接地，遠離強電場、強磁場，傳感器和儀表應遠離
強腐蝕性物體，遠離易燃易爆物品。
▲！不要在有可燃性氣體或可燃性蒸汽的場合使用；不得使用在壓力容器罐裝系統。
▲！在雷電頻繁發生的地區，必須安裝可靠的避雷器，以確保操作人員人身安全，防止雷
擊損壞儀表及相應設備。
▲！傳感器和儀表都是靜電敏感設備，在使用中必須切實采取防靜電措施，嚴禁在測力儀上
進行電焊操作或其他強電場操作；在雷雨季節，必須落實可靠的避雷措施，防止因雷
擊造成傳感器和儀表的損壞，確保操作人員的人身安全和測力設備及相關設備的安全
運行。
四. 嚴禁使用強溶劑(如：苯、硝基類油)清洗機殼。
五. 不得將液體或其他導電顆粒注入儀表內，以防儀表?yè)p壞和觸電。
六. 在插拔儀表與外部設備聯接線前，必須先切斷儀表及相應設備電源！
▲！在插拔傳感器聯接線前，必須先切斷儀表電源（關機）！
▲！在插拔大屏幕聯接線前，必須先切斷儀表和大屏幕電源！
▲！在插拔通訊聯接線前，必須先切斷儀表和上位機電源！
七. 公司忠告客戶：使用本公司儀表前應對儀表進行檢測驗收。本公司僅對儀表自身質量負責，
***賠償額在故障儀表自身價值2倍以?xún)?nèi)，對儀表所處的系統問題不承擔責任。
八. 儀表對外接口須嚴格按使用說明書中所標注的方法使用，不得擅自更改聯接。本表在使用過程中
若出現故障，應立即拔下插頭，送專業廠維修。一般非衡器專業生產廠家不要自行修理以免造成更
大的損壞。
九. 本儀表自銷售之日起一年內，在正常使用條件下，出現非人為故障屬保修范圍，請用戶將產品及
保修卡(編號相符)，一同寄往特約維修點或供應商。本廠對儀表實行終身維修。
